2 rotatorios en 1 máquina que capsula de relleno en industria médica

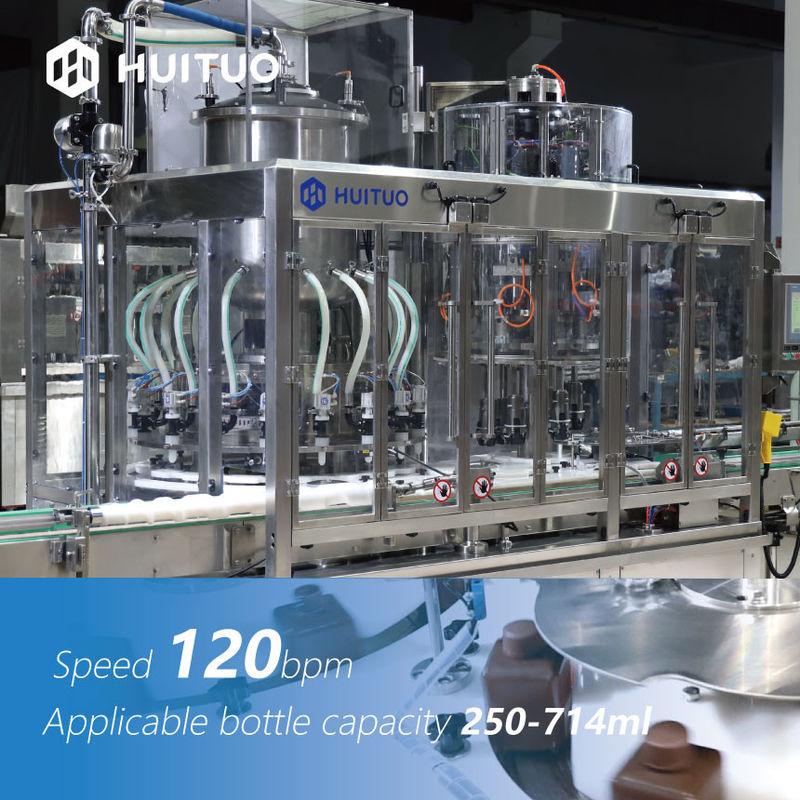

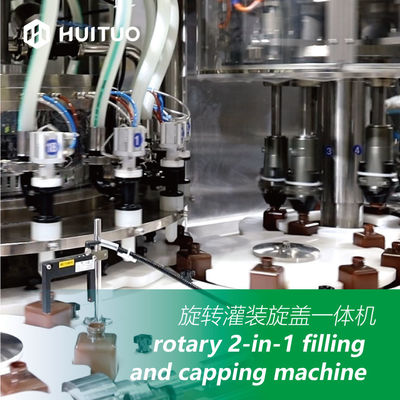

Relleno rotatorio 2 in-1 de Huituo y máquina que capsula aplicados en industria médica

la máquina que capsula rotatoria principal de in-1 incluye 24 máquinas de rellenar roatry de la cabeza y 6 de 1.The 2 la máquina de relleno y que capsula. Utiliza la barra del tornillo para separar la botella antes de la posición de relleno. Se compone de sistema de control, transportando el dispositivo, el dispositivo fotoeléctrico de la detección, de la alimentación, el tanque de almacenamiento, el dispositivo de control de nivel líquido, la estación de servicio, capsulando la estación con el rechazo incompetente etc. de los productos.

2. El elemento de control eléctrico se compone del PLC y del convertidor de frecuencia, que ofrece la alta integración, la capacidad fuerte del control y la operación confiable. La pantalla táctil hace la operación de la máquina más confiable y conveniente, y el interfaz persona-máquina es más amistoso. Los sensores fotoeléctricos utilizan componentes de detección avanzados para hacer la integración electromecánica de la máquina un funcionamiento perfecto.

3. Puede ser ampliamente utilizado para una variedad de tipos de la botella y del casquillo. El ajuste y el reemplazo simples de las piezas del cambio se requieren, cuando la producción cambiante, que no sólo ahorra costes, pero también mejora grandemente la eficacia y la productividad de la línea entera.

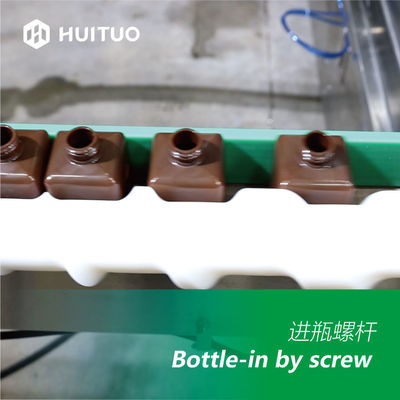

Botella-en el tornillo es procesado por diseño del contorno; Crianza con biberón exacta y rápida; Movimientos apacibles, ningún daño a embotellar.

El tanque de almacenamiento

Se compone del cuerpo del tanque principal, de la tubo de alimentación, del tubo de limpieza, de la bola de limpieza, del sensor llano líquido de la detección, y de la válvula de seguridad mecánica etc. El sensor llano líquido utiliza un radar de la onda dirigida y tiene una función de detección llana líquida continua. El relleno del tanque se realiza según la señal de retorno de la detección llana líquida. Cuando el nivel líquido está en el nivel líquido bajo determinado, la válvula de mariposa se abre y comienza a llenar. Cuando se fija el nivel de alta capacidad de líquido, la válvula de mariposa se cierra y para el alimentar.

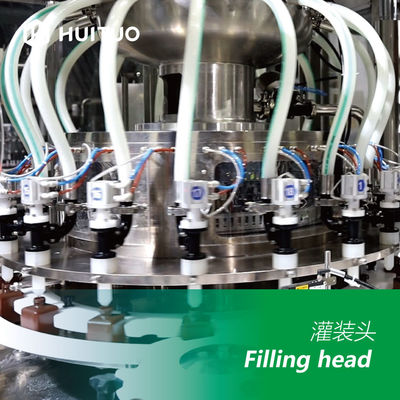

Cabeza de relleno

Boca de relleno especialmente diseñada con la alta precisión y la vida de servicio larga.

Colocación de la botella

Cada estación de servicio utiliza la plantilla de imitación para colocar la botella.

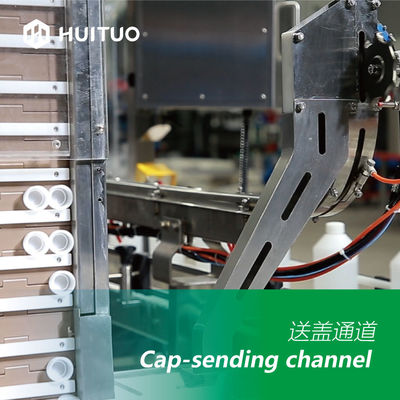

Casquillo-envío

Casquillo-envío del canal: suministro de aire (fuente de energía: ventilador); El diseño de canal de casquillo-envío tiene retiro del casquillo de la parte superior.

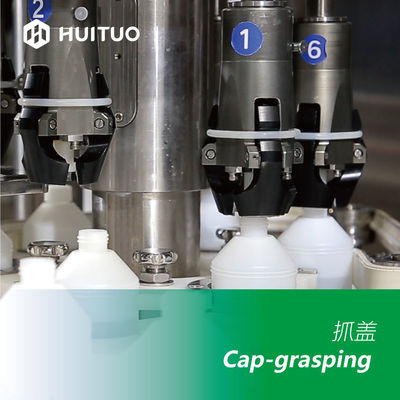

Cabeza que capsula

cubierta de comprensión transformista de la estructura, del abrazo aproximadamente 360°, estable y confiable del Tres-mandíbula

- Durante el proceso que capsula, esfuerzo de torsión se separa uniformemente a tres puntos simétricos, no causan ninguna deformación del casquillo

- Haga que el movimiento no-relativo entre las garras y los casquillos, no asegura con eficacia ningún rasguño a los casquillos

- Guarde la estación estática entre las garras y las botellas durante capsular, no se aseguran de ningún rasguño a las botellas

- sistema de control Alto-precioso del esfuerzo de torsión, un valor de esfuerzo de torsión estable y razonable

Cambio de la plantilla

Para diversas especificaciones de productos, adopta diseño de suelta rápida, incluyendo botella-en la rueda de estrella, la rueda de estrella de la botella-hacia fuera, botella-tomando la rueda de estrella, la placa de guía de entrada y salida de la botella, y el anillo de retención externo. La plantilla y el duende malicioso son con código de color distinguir entre diversas especificaciones.

Rechazo incompetente del producto

Una estructura de la correa del doble-transportador con un sensor inteligente de la detección está instalada en la botella que sale la partición. Las botellas calificadas se transportan normalmente, y (ningún casquillo interno y las botellas incompetentes de ningún casquillo externo) se divierten automáticamente a otra banda transportadora usando un cilindro del oscilación. Cuando aparece el bloque de la botella, la máquina que capsula parará automáticamente y comenzará otra vez cuando el problema solucionado.

El método mecánico, combinado con photoelectricity se utiliza para detectar si hay el casquillo interno y presionado correctamente, que puede asegurarse de que el casquillo externo no esté capsulando sin el casquillo interno.

Puerta de la seguridad

Todas las puertas están instaladas con el interruptor de límite para asegurarse de paradas de la máquina y envían la señal de peligro cuando la puerta está abierta. Todas las máquinas del área de la producción con el guardia movible se entrelazan eléctricamente para cerrar totalmente el circuito de la impulsión principal y de control y para traer todo el movimiento de la máquina a una parada rápida inmediatamente sobre la apertura del guardia.
