Máquina de embotellado plástica del ANIMAL DOMÉSTICO servo linear principal del pistón de Huituo 10 para el aceite de bebé

Descripción de producto

Máquina de embotellado plástica del ANIMAL DOMÉSTICO servo linear principal del pistón de Huituo 10 para el aceite de bebé

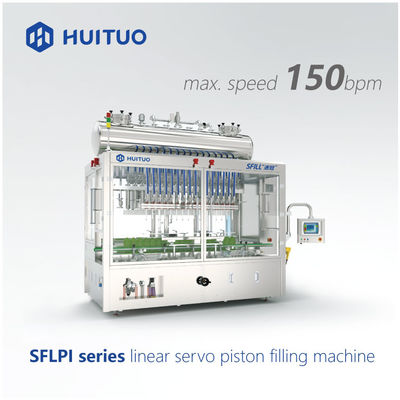

La máquina de rellenar serva linear de la cabeza de Huituo 10 se desarrolla y se diseña independientemente, que se compone principalmente de sistema de control, transportando el dispositivo, la detección fotoeléctrica, el dispositivo del pistón, el dispositivo de relleno, el dispositivo que se zambulle, el dispositivo de la botella-fijación y otras piezas.

El elemento de control eléctrico se compone de un PLC (regulador programable de la lógica) y de un gobernador de velocidad variable de la frecuencia, con la alta integración, la capacidad fuerte del control y la operación confiable. Es fácil actuar con la pantalla táctil. Los sensores fotoeléctricos utilizan los elementos de detección avanzados, que hacen la mecatrónica de la máquina se realizan perfectamente.

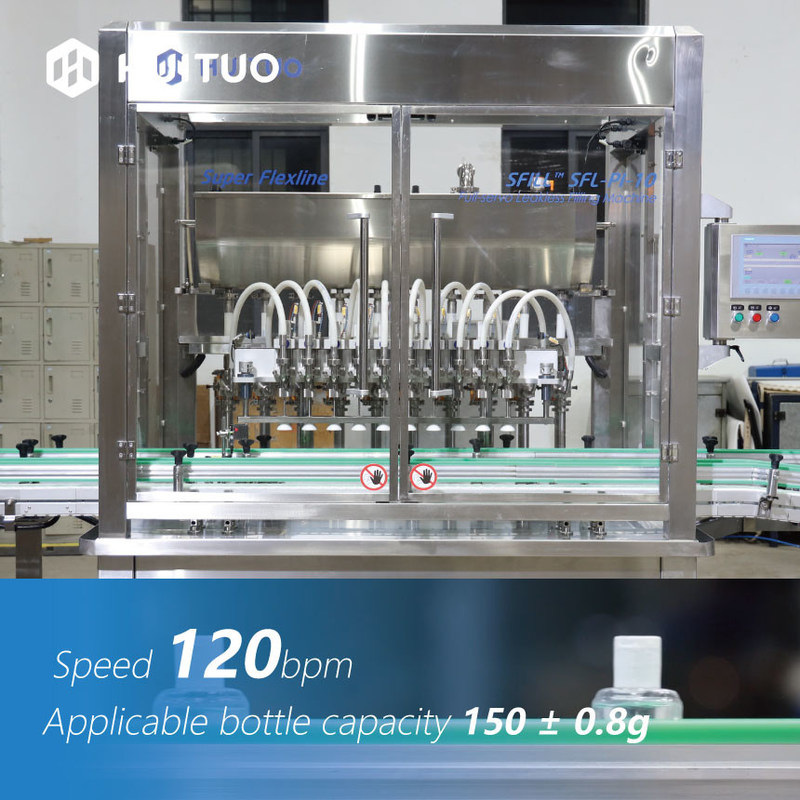

1. Alta eficacia de relleno: la regulación de la velocidad de la conversión de frecuencia, salida puede alcanzar 7200 botellas/hora

2. Alta exactitud de relleno: error medio del ± 0.8g de la capacidad 150 de la calibración

3. Protección contra sobrecarga: Protección contra sobrecarga, cierre automático en caso de situaciones anormales tales como botellas pegadas

4. Comienzo suave: comienzo del control de velocidad de conversión de frecuencia de la máquina entera, ninguna fuerza del impacto, corriendo de poca velocidad a la velocidad, protegiendo la máquina

5. Ajuste de la capacidad: Este producto se puede ajustar manualmente a través de la exhibición, con alta exactitud y la operación fácil.

6. Pantalla táctil: el ajuste de la capacidad es fácil, rápido y exacto.

Antes de comienzo, botella-en el bloqueo de la placa extiende, después comienza el transportador de relleno para correr, y la botella-hacia fuera que bloquea la placa extiende. Cuando el thesensor delante del botella-en palte se bloquea durante mucho tiempo, se considera que las botellas están listas para entrar. En este tiempo, botella-en el bloqueo de la placa contrae, y la botella corre para parar en la botella-hacia fuera que bloquea la placa. Cuando 10 botellas se cuentan fotoeléctrico en botella-en el bloqueo de la placa, y hay bastantes botellas dentro, el proceso de relleno puede ser comenzado. Al mismo tiempo, botella-en el bloqueo de la placa se extiende para bloquear la botella en la parte posterior.

El cilindro eléctrico servo conduce el pistón del dispositivo de relleno para mover hacia abajo y chupa el material en el cilindro graduado. En este tiempo, la válvula de control de relleno gira, cierra el canal de alimentación y abre el canal de descarga, y al mismo tiempo, la válvula de control del escape se abre. Entonces el cilindro eléctrico reverso conduce el pistón del dispositivo de relleno para moverse hacia arriba, e inyecta el material en el cilindro graduado en el tubo de descarga, y lo llena en el envase a través de la boca.

Después de que se termine el relleno, la botella-hacia fuera que bloquea la placa está contraída. Cuando la botella alcanza cierto número, botella-en el bloqueo de la placa está contraído (esta acción es separar cierta distancia entre los dos lotes de botellas). Cuando la botella-hacia fuera que bloquea la placa se cuenta fotoeléctrico a 10, las botellas ahora se consideran haber salido todo del área de relleno.

①El servocontrol a circuito cerrado, exactitud de control alcanza 0.02m m; el control exacto del empuje, aumento del sensor de la presión, exactitud de control puede alcanzar el 1%; es fácil conectar con los sistemas de control tales como PLC para alcanzar control de movimiento de alta precisión. Ofrece rigidez de poco ruido, ahorro de energía, limpia, alta, resistencia de impacto, larga vida, la operación fácil y el mantenimiento. El cilindro eléctrico puede ser sin problemas bajo ambiente duro, y el nivel de la protección puede alcanzar IP66. Puede trabajar durante mucho tiempo, y alcanza el movimiento de la precisión de intensidad alta, de alta velocidad, alta y de poco ruido de colocación, lisos. Tan puede ser ampliamente utilizado en industria de papel, industria química, industria del automóvil, industria de electrónica, industria de la automatización de la maquinaria, e industria de soldadura, etc.

②Mantenimiento barato: Los cilindros eléctricos necesitan solamente la lubricación regular de la grasa para trabajar en ambientes complejos, y ningunas piezas que llevan necesitan el mantenimiento y el reemplazo, que reducirán muchos costes del servicio post-venta comparados a los sistemas hydráulicos y a los sistemas neumáticos.

③El mejor substituto para los cilindros hidráulicos y los cilindros: Los cilindros eléctricos pueden substituir totalmente los cilindros hidráulicos y los cilindros, y realizan las ventajas más respetuoso del medio ambiente, ahorro de energía, y del limpiador. Es fácil conectar con los sistemas de control tales como PLC para alcanzar control de movimiento de alta precisión.

④Flexibilidad en la configuración: Puede proporcionar la configuración muy flexible de la instalación. Una gama completa de componentes de instalación: reborde delantero, reborde posterior, reborde lateral, bisagra de la cola, instalación del muñón, módulo de la guía, etc.; puede ser instalado linear con el motor servo o instalar paralelamente; usted puede añadir los diversos accesorios: interruptores de límite, reductores planetarios, pre-apretando nueces, el etc.; la impulsión puede elegir el motor del freno de la CA, motor de DC, motor de pasos, motor servo.

Los parámetros específicos del cilindro eléctrico servo usado en esta máquina de rellenar son como sigue:

Aceleración máxima: 10m/s2

Velocidad corriente máxima los 0.5m/s

Repetibilidad: 0.02m m

Detección de la posición: para los sensores de proximidad, regla de la reja, codificadores

Resistencia a la corrosión V <0>

Clase de la protección: IP66

Temperatura ambiente: 0-120°
